云境天合排水管网水质监测系统助力城市建设项目：推动城市管理向智能化、精细化迈进【型号推荐：TH-GWS07，云境天合厂家直供发货，精选品牌认证品质保障】排水管网水质监测系统是智慧城市建设的关键项目，它通过集成物联网、大数据、云计算等技术，在排水管网关键节点安装水质传感器，实时监测COD、氨氮、pH值等关键指标。系统具备实时数据采集、传输、分析与预警功能，能及时发现水质异常并自动报警，辅助管理者快速响应。结合GIS地图与可视化平台，实现管网运行状态的全局展示与智能调度。该系统不仅提升排水管理效率，降低运维成本，还为城市防洪排涝、水污染控制及海绵城市建设提供数据支撑，推动城市管理向智能化、精细化迈进。

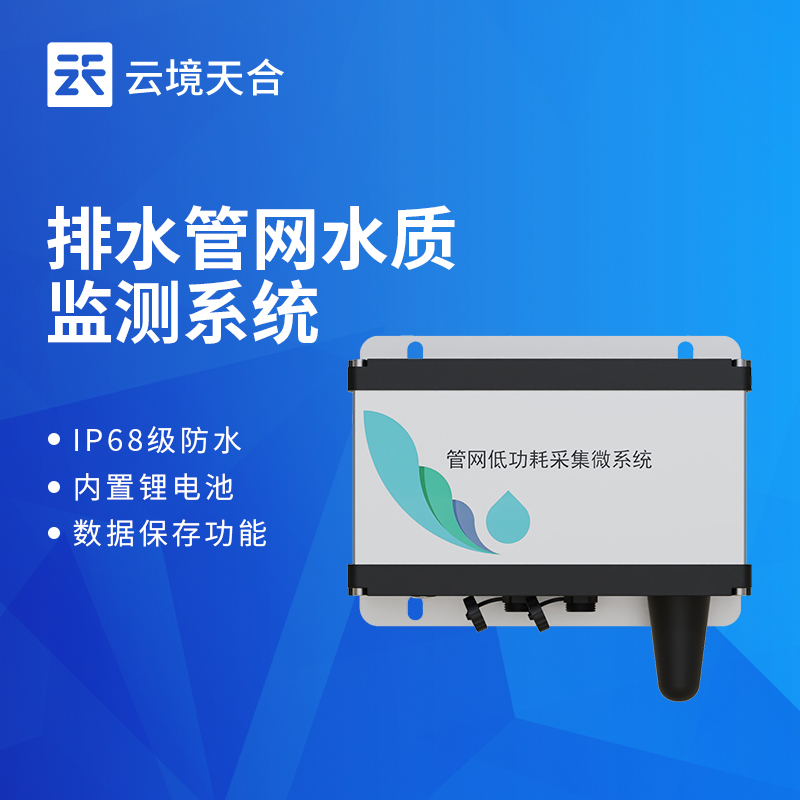

一、产品概述
管网低功耗采集微系统通过4G直接透传至指定服务器,支持MQTT协议透传Json数据。
其他格式数据通过4G传输至我们公司云平台，我们公司提供http接口，其他平台通过该接口获取数据。
内置8G TF卡可以把读取到的数据保存在内存卡中。
各串口通讯波特率可以通过指令修改，需要的传感器参数也可以通过指令添加、修改和删除。
二、功能特点
1、采用内置3.6V 152AH锂电池，保证连续工作3年。
2、IP68级防水，管道涨水也无需担心。
3、有两路485接口，一路设备配置，一路传感器读取
4、支持Modbus RTU传感器读取，数据保存功能
5、串口波特率可独立修改
6、传感器通讯口最大支持32个节点
三、规格参数
工作电压：3.6V内置锂电池
产品尺寸：204x82x162mm
使用环境：温度:-40-85°C，湿度:5%-95%
通讯类型：RS485
通讯协议：Modbus RTU协议
通讯距离：300米
波特率：1200-115200bps，默认9600 8 N 1
保护等级：RS-485 接口每线 600W 的防雷浪涌保护，±15KV ESD 保护
四、传感器参数
| 序号 | 名称 | 测量范围 | 测量原理 | 测量精度 | 是否标配 | 备注 |
| 1 | 温度 | 0~85℃ | 高精度数字传感器 | ±0.1℃ | ✔ | |
| 2 | pH | 0~14（ph） | 电化学（盐桥） | ± 0.1PH | ±0.1℃ | |
| 3 | ORP | -1500mv~1500mv | 电化学（盐桥） | ± 6mv | ||
| 4 | 电导率 | 0~10000uS/cm | 接触式电极法 | ± 1.5% | ✔ | |
| 5 | 浊度 | 0~1000NTU | 散射光法 | ± 1% | ±0.3℃ | |
| 6 | 溶解氧 | 0~20mg/L | 荧光寿命法 | ± 2% | ✔ | ±0.3℃ |
| 7 | 氨氮 | 0~1000mg/l | 离子选择电极法 | 读数的10%, ±0.5℃ | ✔ | 氨氮pH一体 |
| pH | 0~14（ph） | 电化学（盐桥） | ± 0.1PH,±0.1℃ | ✔ | ||
| 8 | cod | 0~1000mg/ L | UV254 吸收法 | ±5%， ±0.3℃ | ✔ | cod浊度一体 |
| 浊度 | 0~400NTU | 散射光法 | ± 1%， ±0.3℃ | ✔ | ||
| 9 | 悬浮物 | 0~2000mg/L | 散射光法 | ±5%（取决于污泥同质性） | ||
| 10 | 叶绿素 | 0~400ug/L | 荧光法 | R2>0.999 | 带有自动清洁器，可防止生物附着，避免光窗污染，以保证长期监测依然具有稳定性；可设置自动清洁时间及清洁次数，功耗0.7W |
